陜西加氣砌塊
一、加氣混凝土砌塊磚簡介
加氣混凝土制品（加氣塊）在國外發(fā)展到現(xiàn)在已有近一百年的歷史，加氣塊已成為建筑行業(yè)支柱產(chǎn)業(yè)，我國引進(jìn)加氣塊技術(shù)也近四十年的歷史，加氣塊生產(chǎn)工藝和設(shè)備裝備十分成熟。由于加氣塊具有容重輕、保溫性能高、吸音效果好，加氣塊有一定的強(qiáng)度和可加工等優(yōu)點，且加氣塊生產(chǎn)原料豐富，特別是使用粉煤灰為原料，即能綜合利用工業(yè)廢渣、治理環(huán)境污染、不破壞耕地，又能創(chuàng)造良好的社會效益和經(jīng)濟(jì)效益，是一種替代傳統(tǒng)實心粘土磚理相的墻體材料，多年來受到國家墻改政策、稅收政策和環(huán)保政策的大力支持，加氣混凝土制品已成為新型建筑材料的一個重要組成部分，加氣塊具有廣闊的市場發(fā)展前景。

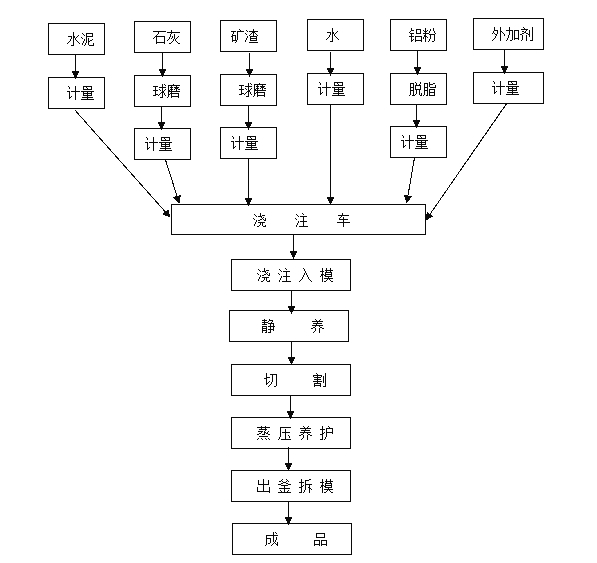

二、加氣混凝土砌塊磚生產(chǎn)工藝?
1.加氣混凝土砌塊磚（簡稱加氣磚）是以水泥、石灰、礦渣、砂、粉煤灰、發(fā)氣劑、氣泡穩(wěn)定劑和調(diào)節(jié)劑等物質(zhì)為主要原料, 經(jīng)磨細(xì)、計量配料、攪拌澆注、發(fā)氣膨脹、靜停、切割、蒸壓養(yǎng)護(hù)、成品加工等工序制造而成的多孔混凝土制品。加氣磚主要適用于框架結(jié)構(gòu)、現(xiàn)澆混凝土結(jié)構(gòu)建筑的外墻填充、內(nèi)墻隔斷, 也可應(yīng)用于抗震圈梁構(gòu)造多層建筑的外墻或保溫隔熱復(fù)合墻體, 加氣磚還可用于建筑屋面的保溫和隔熱。與傳統(tǒng)的黏土磚相比, 蒸壓加氣混凝土砌塊可以節(jié)約土地資源, 改善建筑墻體的保溫隔熱效應(yīng), 提高建筑節(jié)能效果。因此,大力開發(fā)和應(yīng)用蒸壓加氣混凝土砌塊制品可以取得良好的經(jīng)濟(jì)效益和社會效益, 具有廣闊的發(fā)展前景。
2、加氣磚原材料處理
粉煤灰（或砂、石粉）經(jīng)電磁振動給料機(jī)、膠帶輸送機(jī)送入球磨機(jī)，磨細(xì)后的粉煤灰（或砂、石粉）用粉煤灰泵分別送至料漿罐儲存。
石灰經(jīng)電磁振動給料機(jī)、膠帶輸送機(jī)送入顎式破碎機(jī)進(jìn)行破碎，破碎后的石灰經(jīng)斗式提升機(jī)送入石灰儲倉，然后經(jīng)螺旋輸送機(jī)送入球磨機(jī)，磨細(xì)后的物料經(jīng)螺旋輸送機(jī)、斗式提升機(jī)送入粉料配料倉中。
化學(xué)品按一定比例經(jīng)人工計量后，制成一定濃度的溶液，送入儲罐內(nèi)儲存。

鋁粉由鋁粉庫運(yùn)至生產(chǎn)車間，用電葫蘆提升到配料樓二樓倒入攪拌機(jī)中定量加水，攪拌成鋁粉懸浮液。

?3、加氣塊配料、攪拌、澆注

石灰、水泥由粉料配料倉下的螺旋輸送機(jī)依次送到自動計量秤累積計量，秤下有螺旋輸送機(jī)可將物料均勻加入澆注攪拌機(jī)內(nèi)。

?粉煤灰（或砂渣、石粉）和廢漿放入計量缸計量，在各種物料計量后模具已就位的情況下，即可進(jìn)行料漿攪拌，料漿在澆注前應(yīng)達(dá)到工藝要求(約40℃)，如溫度不夠，可在料漿計量罐通蒸汽加熱，在物料澆注前0.5～1分鐘加入鋁粉懸浮液。

?4、加氣塊初養(yǎng)和切割

?澆注后模具用輸送鏈推入初養(yǎng)室進(jìn)行發(fā)氣初凝，室溫為50～70℃，初養(yǎng)時間為1．5-2小時(根據(jù)地理有利條件，可免去此工藝)，初養(yǎng)后用負(fù)壓吊具將模框及坯體一同吊到預(yù)先放好釜底板的切割臺上．脫去?？颍懈顧C(jī)即對坯體進(jìn)行橫切、縱切、銑面包頭，?？虻趸氐竭\(yùn)模車上人工清理和除油，然后吊到模車上組模進(jìn)行下一次澆注，切好后的坯體連同釜底板用天車吊到釜車上碼放兩層，層間有四個支撐，若干個釜車編為一組。

?切割時產(chǎn)生的坯體邊角廢料，經(jīng)螺旋輸送機(jī)送到切割機(jī)旁的廢漿攪袢機(jī)中，加水制成廢料漿，待配料時使用。

?5、加氣塊蒸壓及成品

?加氣磚坯體在釜前停車線上編組完成后，打開要出釜的蒸壓釜釜門，先用卷揚(yáng)機(jī)拉出釜內(nèi)的加氣磚成品釜車，然后再將準(zhǔn)備蒸壓的釜車用卷揚(yáng)機(jī)拉入蒸壓釜進(jìn)行養(yǎng)護(hù)。釜車上的加氣磚成品用橋式起重機(jī)吊到成品庫，然后用叉式裝卸車運(yùn)到成品堆場，空釜車及釜底板吊回至回車線上，清理后用卷揚(yáng)機(jī)拉回碼架處進(jìn)行下一次循環(huán)。

三、加氣混凝土砌塊磚的物理特性

1.1 加氣塊的輕質(zhì)性

加氣磚的容重一般為400kg/m3~700kg/m3, 加氣塊相當(dāng)于空心黏土磚的1/3、實心黏土磚的1/5、混凝土的1/4, 也低于一般輕集料混凝土的容重,。因而, 采用加氣磚作墻體材料可以大大*建筑物的自重, 節(jié)約建筑材料和工程費(fèi)用。

1.2 加氣塊的保溫性

加氣磚內(nèi)部含有大量氣泡和微孔, 因而有良好的保溫性能。容重400kg/m3~700kg/m3的加氣混凝土導(dǎo)熱系數(shù)通常為0.09W/(m·K)~0.17W/(m·K) , 保溫能力是黏土磚的3~4倍、普通混凝土的4~8倍。

1.3 加氣磚的抗壓性

06級加氣磚抗壓強(qiáng)度為3.5MPa, 07級為5.0MPa。加氣磚整體強(qiáng)度大,每個磚塊一般相當(dāng)于10塊黏土磚, 因此其砌體的強(qiáng)度利用率高, 強(qiáng)度利用系數(shù)為.7~0.8,而黏土磚的強(qiáng)度利用系數(shù)只有0.2~0.3。

1.4 加氣塊的耐火性

加氣磚導(dǎo)熱系數(shù)低, 熱遷移慢, 能有效抵抗火災(zāi), 并保護(hù)結(jié)構(gòu)不受火災(zāi)影響。其耐火溫度高達(dá)700℃, 為一級耐火材料, 屬無機(jī)不燃物,高溫下不會產(chǎn)生有害氣體, 是消防*產(chǎn)品。

1.5 加氣塊的吸聲性

加氣磚具有球狀密閉多孔結(jié)構(gòu), 因而有一定的吸聲性能, 吸聲系數(shù)為0.2~0.3, 吸聲性能優(yōu)于普通的混凝土, 加氣塊適用于對吸聲有特殊要求的建筑墻體。加氣混凝土墻的隔聲量, 100mm厚為45dB, 180mm厚為53dB, 240mm厚為58dB。

1.6 加氣塊的耐久性

150mm×150mm×150mm的加氣塊試件在大氣中暴露一年后抗壓強(qiáng)度提高25%, 10年后強(qiáng)度仍然保持穩(wěn)定, 大部分加氣混凝土在自然碳化后強(qiáng)度略有提高, 這說明加氣混凝土具有良好的耐久性能。

1.7 加氣塊的抗?jié)B水性

加氣磚具有密閉獨(dú)立球狀結(jié)構(gòu), 因而加氣塊吸水導(dǎo)濕緩慢。經(jīng)試驗, 采用淋浴噴頭分別向240mm厚的黏土磚墻和加氣混凝土墻噴淋, 黏土磚墻12h后全部浸透, 而加氣混凝土墻噴淋72h后滲水深度80mm~100mm。因此,加氣磚適用于多雨地區(qū)的外墻。

1.8 加氣塊易加工性?加氣磚不僅可以在工廠內(nèi)生產(chǎn)出多種規(guī)格, 還可以進(jìn)行鋸、刨、鉆、釘。
